در یک پروژه تأسیساتی، مسیر کابل فقط زمانی عملکرد مناسبی خواهد داشت که سازه نگهدارنده و تجهیزات حفاظتی آن نیز به‌درستی انتخاب شده باشند. اگر فریم زیر مسیر ظرفیت کافی نداشته باشد یا کابل در نقاط حساس بدون محافظ باقی بماند، حتی استفاده از تجهیزات اصلی باکیفیت هم نمی‌تواند نتیجه مطلوبی ایجاد کند.

به همین دلیل، طراحی زیرسازی و حفاظت مسیر باید از همان مرحله اولیه پروژه در نظر گرفته شود. سی چنل، یو چنل و لوله کاندوئیت سه تجهیزی هستند که هرکدام در بخش متفاوتی از این سیستم نقش دارند. پوشش نیرو منور گستر با ارائه این محصولات، امکان انتخاب هماهنگ تجهیزات برای پروژه‌های ساختمانی، صنعتی و زیرساختی را فراهم می‌کند.

سی چنل در ساخت فریم چه کاربردی دارد؟

سی چنل (سی ریل) یکی از پروفیل‌های مورد استفاده در ساخت سازه‌های نگهدارنده تأسیسات است. فرم مقطع C شکل این محصول امکان استفاده از آن در فریم‌های سقفی، دیواری و زیرسازی تجهیزات مختلف را فراهم می‌کند.

سی ریل می‌تواند برای نگهداری سینی کابل، نردبان کابل و دیگر تجهیزات مورد استفاده قرار گیرد. در پروژه‌هایی که چند مسیر تأسیساتی در کنار یکدیگر قرار دارند، می‌توان با استفاده از این پروفیل فریم‌های چندطبقه ایجاد کرد.

ضخامت، ابعاد مقطع و طول شاخه از مشخصات مهم در انتخاب سی چنل هستند. این موارد باید بر اساس مقدار بار و فاصله نقاط مهار تعیین شوند.

چرا فاصله ساپورت در انتخاب سی ریل اهمیت دارد؟

هرچه فاصله بین دو نقطه نگهدارنده بیشتر شود، نیروی خمشی بیشتری به پروفیل وارد خواهد شد. به همین دلیل نمی‌توان تنها بر اساس ضخامت محصول درباره مناسب بودن آن تصمیم گرفت.

گاهی کاهش فاصله ساپورت‌ها می‌تواند امکان استفاده از مقطع بهینه‌تری را فراهم کند و در عین حال استحکام لازم را حفظ کند.

این موضوع نشان می‌دهد که طراحی فریم و انتخاب سی چنل باید هم‌زمان انجام شوند. انتخاب بدون توجه به شرایط بارگذاری ممکن است باعث افزایش غیرضروری وزن و هزینه یا کاهش مقاومت سازه شود.

سی چنل برای چه پروژه‌هایی مناسب‌تر است؟

این محصول در پروژه‌های ساختمانی، صنعتی، مراکز تجاری، سالن‌های تولید و بسیاری از زیرساخت‌های تأسیساتی قابل استفاده است.

در پروژه‌هایی که نیاز به ایجاد زیرسازی منظم برای چند مسیر کابل وجود دارد، سی ریل می‌تواند نقش عضو اصلی فریم را بر عهده بگیرد.

همچنین در فضاهایی که تجهیزات باید در ارتفاع مشخص یا فاصله مشخص از دیوار نصب شوند، امکان ساخت قاب‌های متناسب با شرایط پروژه وجود دارد.

یو چنل چه تفاوتی در اجرای ساپورت ایجاد می‌کند؟

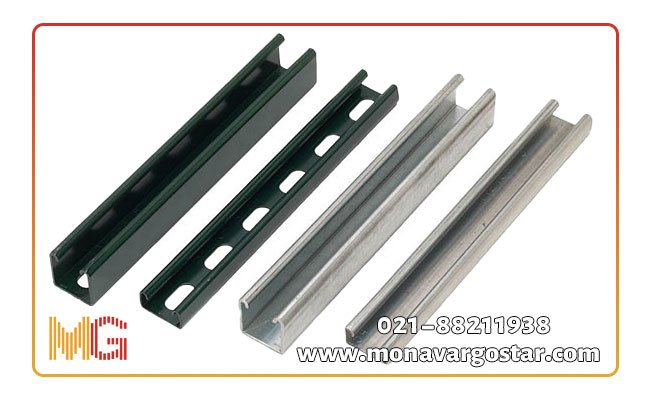

یو چنل (یونسترات چنل) به دلیل ساختار شیاردار خود برای سیستم‌های مدولار و قابل تنظیم بسیار کاربردی است.

این پروفیل امکان استفاده از مهره‌های فنری، پیچ و اتصالات مختلف را فراهم می‌کند. در نتیجه محل نصب تجهیزات می‌تواند در طول ریل تغییر کند.

این ویژگی در پروژه‌هایی که احتمال تغییر مسیر یا توسعه تأسیسات وجود دارد اهمیت زیادی دارد. به‌جای برش یا جوشکاری مجدد، می‌توان در بسیاری از موارد محل اتصال را روی ریل تنظیم کرد.

چرا یونسترات چنل برای فضاهای شلوغ مناسب است؟

در بعضی پروژه‌ها، مسیر برق، لوله‌های مکانیکی، کانال تهویه و دیگر تجهیزات در فضای محدودی قرار دارند. در چنین شرایطی ممکن است محل نصب برخی تجهیزات در زمان اجرا نیاز به تغییر داشته باشد.

یو چنل به دلیل قابلیت تنظیم، امکان جابه‌جایی محل اتصال را ساده‌تر می‌کند. این ویژگی می‌تواند به کاهش دوباره‌کاری کمک کند.

همچنین در فریم‌هایی که احتمال اضافه شدن تجهیزات جدید وجود دارد، ساختار مدولار یونسترات چنل می‌تواند توسعه آینده را ساده‌تر کند.

هنگام انتخاب یو چنل چه چیزهایی را بررسی کنیم؟

ضخامت پروفیل، ابعاد مقطع، طول شاخه و نوع پوشش از مشخصات اصلی هستند.

مقدار بار نیز باید بررسی شود. اگر چند تجهیز روی یک فریم قرار بگیرند، مجموع وزن آن‌ها باید در طراحی دیده شود.

همچنین بهتر است نوع مهره، براکت، صفحه اتصال و دیگر متعلقات موردنیاز از ابتدا مشخص شود تا تمام اجزای سیستم با یکدیگر هماهنگ باشند.

لوله کاندوئیت چه زمانی وارد مسیر می‌شود؟

لوله کاندوئیت در نقاطی استفاده می‌شود که کابل نیاز به حفاظت بیشتری دارد.

عبور از دیوار، کف، مسیرهای توکار، نقاط نزدیک تجهیزات صنعتی یا بخش‌هایی که احتمال ضربه، رطوبت یا تماس مستقیم وجود دارد از جمله موارد استفاده کاندوئیت هستند.

این لوله یک مسیر محافظ برای سیم و کابل ایجاد می‌کند و کمک می‌کند کابل در بخش‌های حساس بدون پوشش باقی نماند.

انتخاب سایز کاندوئیت چرا مهم است؟

قطر داخلی لوله باید متناسب با تعداد و قطر کابل‌ها باشد. اگر لوله بیش از حد کوچک انتخاب شود، عبور کابل دشوار خواهد شد و امکان تعمیر یا توسعه آینده نیز کاهش پیدا می‌کند.

در مقابل، انتخاب سایز بسیار بزرگ بدون نیاز واقعی می‌تواند هزینه مسیر را افزایش دهد.

بهتر است علاوه بر کابل‌های فعلی، مقداری ظرفیت برای تغییرات احتمالی آینده نیز در نظر گرفته شود.

اتصالات کاندوئیت چه نقشی دارند؟

یک مسیر کاندوئیت فقط از شاخه‌های مستقیم تشکیل نمی‌شود. زانو، بوشن، گلند و بست از جمله اجزایی هستند که برای اتصال و تغییر مسیر استفاده می‌شوند.

هماهنگی این قطعات با نوع لوله اهمیت زیادی دارد. اگر اتصالات نامتناسب باشند، کیفیت حفاظت مسیر در نقاط اتصال کاهش پیدا می‌کند.

به همین دلیل بهتر است لوله و متعلقات آن به‌صورت یک مجموعه بررسی و تهیه شوند.

سی چنل و یو چنل را چگونه کنار هم استفاده کنیم؟

این دو محصول الزاماً جایگزین یکدیگر نیستند. در بعضی پروژه‌ها سی چنل می‌تواند عضو اصلی فریم باشد و یو چنل در بخش‌هایی که نیاز به تنظیم بیشتری دارند استفاده شود.

برای مثال یک قاب اصلی می‌تواند با سی ریل ساخته شود و تجهیزات روی بخش‌هایی از یونسترات چنل نصب شوند.

این ترکیب می‌تواند هم استحکام لازم را فراهم کند و هم انعطاف‌پذیری سیستم را افزایش دهد.

زیرسازی چه تأثیری روی مسیر کابل دارد؟

اگر زیرسازی به‌درستی طراحی شده باشد، وزن تجهیزات به‌صورت مناسب به سازه منتقل می‌شود و مسیر در طول زمان دچار افتادگی یا تغییر شکل نمی‌شود.

فاصله ساپورت‌ها، نوع ریل، براکت و نحوه اتصال همگی در کیفیت نهایی اثر دارند.

به همین دلیل انتخاب ریل‌ها باید بخشی از طراحی کلی مسیر باشد، نه تصمیمی جداگانه پس از خرید تجهیزات اصلی.

یک سفارش دقیق چه اطلاعاتی نیاز دارد؟

برای سی چنل و یو چنل بهتر است ابعاد، ضخامت، طول شاخه، تعداد و نوع پوشش مشخص شوند.

در مورد کاندوئیت نیز سایز، متراژ، شرایط نصب و تعداد اتصالات اهمیت دارند.

اگر این اطلاعات همراه با نقشه یا لیست متریال ارائه شوند، انتخاب و استعلام تجهیزات دقیق‌تر خواهد بود.

پوشش نیرو منور گستر؛ از فریم نگهدارنده تا حفاظت کابل

اجرای یک مسیر کابل مطمئن نیازمند هماهنگی میان سازه نگهدارنده و تجهیزات حفاظتی است. سی چنل و یو چنل زیرسازی را شکل می‌دهند و کاندوئیت در بخش‌هایی که کابل به حفاظت بیشتری نیاز دارد وارد مسیر می‌شود.

پوشش نیرو منور گستر با ارائه این تجهیزات، امکان بررسی نیاز پروژه از مرحله فریم‌سازی تا حفاظت کابل را فراهم می‌کند. برای دریافت مشخصات فنی و استعلام می‌توان از طریق /https://monavargostar.com اقدام کرد یا با شماره ۸۸۲۱۲۹۴۷-۰۲۱ تماس گرفت.
